gtk2.0建立不规则窗口

通常，GTK 窗口的形状都是矩形的。但是，通过使用gtk_widget_shape_combine_mask函数，可以将一个 mask 应用于窗口，使窗口的形状变为 mask 所表示的非矩形形状。

函数原型如下：


void                gtk_widget_shape_combine_mask       (GtkWidget *widget,

                                                         GdkBitmap *shape_mask,

                                                         gint offset_x,

                                                         gint offset_y);

Sets a shape for this widget's GDK window. This allows for transparent windows etc., see gdk_window_shape_combine_mask() for more information.



widget :



a GtkWidget

shape_mask :



shape to be added, or NULL to remove an existing shape

offset_x :



X position of shape mask with respect to window

offset_y :



Y position of shape mask with respect to window

掩码是一个GdkBitmap对象，它被用作一个二进制图像，其中每个像素表示窗口部件中对应位置像素是否可见。如果掩码的像素值为1，则该位置的像素可见；如果像素值为0，则该位置的像素不可见。

使用gtk_widget_shape_combine_mask函数可以将掩码应用于一个窗口部件，使得只有掩码中对应位置像素为1的区域显示出来，其他区域被裁剪掉，从而创建一个不规则的窗体。

这个函数通常与GtkWindow类或继承自GtkWidget 的其他窗口类一起使用。它允许在窗口上创建自定义的形状，例如圆角窗口或其他非矩形形状窗口。在调用 gtk_widget_shape_combine_mask 函数之前，需要确保窗口的类型为 GTK_WINDOW_POPUP。

需要注意的是，使用该函数需要小心处理窗口的输入和事件处理，因为不规则的形状可能会影响鼠标事件的捕捉和窗口的交互方式。

下面是我写的测试代码


#include <gtk/gtk.h>

 int main(int argc, char *argv[])

 {

    GtkWidget *window;

    GtkWidget *label;

    gtk_init(&argc, &argv);

    //建立窗体

    window = gtk_window_new(GTK_WINDOW_TOPLEVEL);

    gtk_window_set_title(GTK_WINDOW(window), "demo");

    gtk_window_set_default_size(GTK_WINDOW(window), 400, 300);

    gtk_window_set_decorated(GTK_WINDOW(window),FALSE);//去除标题栏

    g_signal_connect(window, "destroy",G_CALLBACK(gtk_main_quit), NULL);

    //标签

    label = gtk_label_new("hello test");

    gtk_container_add(GTK_CONTAINER(window), label);

    gtk_widget_show_all(window);



    //设置窗体形状

    GdkGC *gc;

    GdkColormap *colormap;

    GdkBitmap *shapeBitmap;

    GdkColor black;

    GdkColor white;

    //获取黑白颜色（代表0和1的像素）

    colormap = gdk_colormap_get_system ();

    gdk_color_black (colormap, & black);

    gdk_color_white (colormap, & white);

    //新建bitmap

    shapeBitmap = (GdkBitmap *) gdk_pixmap_new (NULL, 400, 300, 1);

    //新建绘图gc

    gc = gdk_gc_new (shapeBitmap);



    //设置shapeBitmap黑色背景

    gdk_gc_set_foreground (gc, & black);

    gdk_draw_rectangle (shapeBitmap, gc, TRUE, 0, 0, 400, 300);

    //shapeBitmap画一个白色椭圆

    gdk_gc_set_foreground (gc, & white);

    gdk_draw_arc (shapeBitmap, gc,TRUE,-40, -40, 480, 380, 0, 360*64);



    //画一个黑色椭圆，等于在窗口里挖一个洞

    //gdk_gc_set_foreground (gc, & black);

    //gdk_draw_arc (shapeBitmap, gc,TRUE,40, 40, 80, 80, 0, 360*64);



    //组合掩码设置控件形状

    gtk_widget_shape_combine_mask (window, shapeBitmap, 0, 0);



    gtk_main();

    return 0;



}

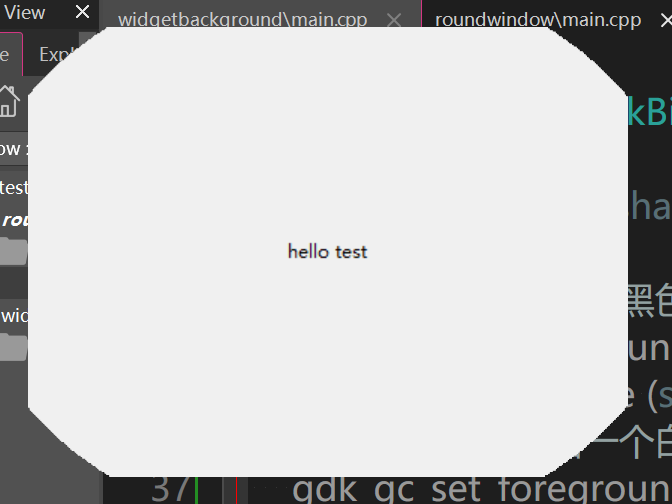

效果

通过


    gdk_gc_set_foreground (gc, & black);

    gdk_draw_arc (shapeBitmap, gc,TRUE,40, 40, 80, 80, 0, 360*64);

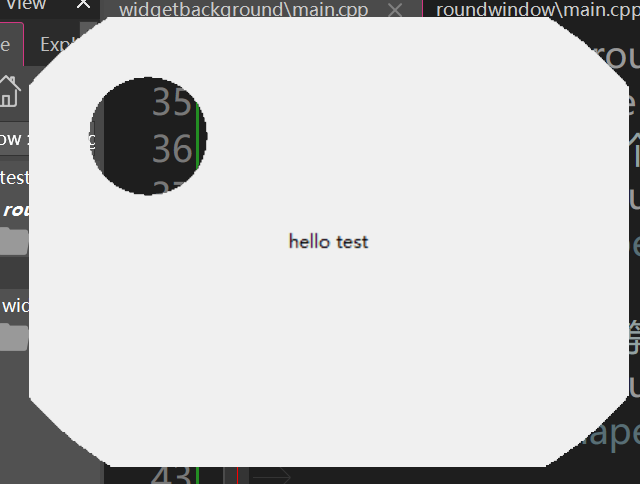

我甚至还可以在窗体里挖一个洞

最后对于gdk_draw_arc 的解释

函数原型如下：


void gdk_draw_arc (GdkDrawable *drawable,

                   GdkGC *gc,

                   gboolean filled,

                   gint x,

                   gint y,

                   gint width,

                   gint height,

                   gint angle1,

                   gint angle2);

参数说明如下：

drawable：要绘制的绘图上下文。
gc：绘图上下文，包含要应用的绘图属性，如颜色、线宽等。
filled：布尔值，指示是否填充弧线。为 TRUE 时填充，为 FALSE 时只绘制弧线轮廓。
x、y：弧线的左上角坐标。
width、height：弧线的宽度和高度。
angle1、angle2：以1/64度表示的起始角度和终止角度。0度表示水平向右，逆时针方向增加角度。

使用gdk_draw_arc函数，可以在给定的绘图上下文中绘制椭圆形或圆弧形。可以通过设置filled参数为TRUE来填充弧线，或设置为FALSE来只绘制轮廓。

请注意，该函数已经在GTK+ 3中被废弃，建议使用Cairo库进行绘图操作。
